UML 类图

在介绍 23 种设计模式之前需要简单说明下一些相关概念，方便后面提到其他设计模式时能够快速理解。

UML 类图是解释类的基础以及各个类之间关系的图。

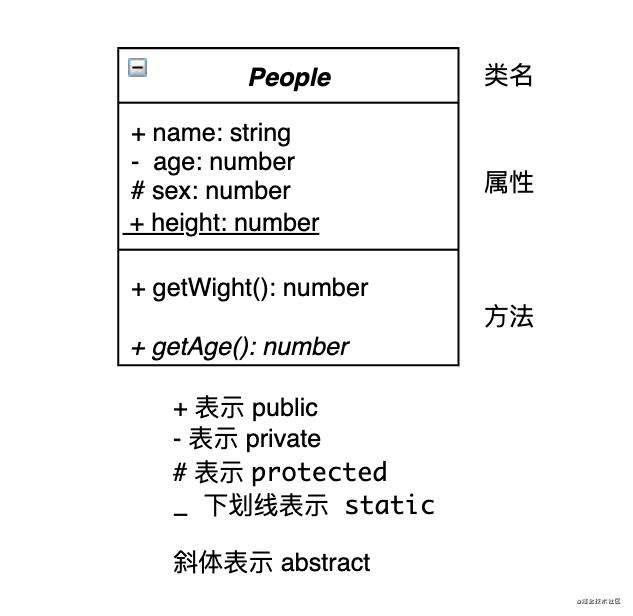

类图基础属性

设计模式 - UML类图

+ 表示 public

public 可以修饰属性或者方法，被 public 修饰的属性或方法只可以被类本身、子类、实例等使用。

class People {
  public name = "people"

  getName() {
    return this.name;
  }
}

class Bob extends People {
  getName() {
    return this.name;
  }
}

new People().name;   // "people"
new Bob().name;      // "people"
new Bob().getName(); // "people"

- 表示 private

private 可以修饰属性或者方法，被 private 修饰的属性或方法只可以被类本身使用。

class People {
  private name = "people"
  getName() {
    return this.name;
  }
}

class Bob extends People {
  getName() {
    return this.name; // TSError: 属性“name”为私有属性，只能在类“People”中访问
  }
}

new People().name;    // TSError: 属性“name”为私有属性，只能在类“People”中访问。

# 表示 protected

protected 可以修饰属性或者方法，被 protected 修饰的属性或方法只可以被类本身、子类使用。

class People {
  protected name = "people"
  protected getName() {
    return this.name;
  }
}

class Bob extends People {
  getName2() {
    return this.getName();
  }
}

new People().name;      // TSError: 属性“name”受保护，只能在类“People”及其子类中访问。
new People().getName(); // TSError: 属性“getName”受保护，只能在类“People”及其子类中访问。
new Bob().name;         // TSError: 属性“name”受保护，只能在类“People”及其子类中访问。
new Bob().getName();    // TSError: 属性“getName”受保护，只能在类“People”及其子类中访问。
new Bob().getName2();   // "people"

_ 下划线表示 static

static 可以修饰属性或者方法，用来表示静态属性或静态方法，被 static 修饰的方法只可以在类未实例化时使用。

class People {
  static name = "people"

  static getName() {
    return this.name;
  }
}
People.name;         // "people"
People.getName();    // "people"
new People().name    // TSError: 属性“name”在类型“People”上不存在。
new People().getName();  // TSError: 属性“getName”在类型“People”上不存在。

斜体表示 abstract

abstract 只可以修饰方法或类，用来表示抽象方法，该修饰符只能在抽象类中使用，且被修饰的方法不能由该抽象基类实现，必须由其派生类实现。注意抽象类无法实例化。

abstract class People {
  name = "people"
  abstract getName(): string
}

class Bob extends People {
  getName() {
    return this.name;
  }
}

new Bob().getName();   // "people"
new People();          // TSError: 无法创建抽象类的实例。

类之间的关系

在UML类图中，常见的有以下几种关系:

依赖(Dependency)
关联(Association)
聚合(Aggregation)
组合(Composition)
继承(Generalization)
实现(Implementation)

依赖关系(Dependency)

UML 图中用下面这种方式表示依赖关系

设计模式 - UML类图

class Car {
  move() {
    // ...
  }
}

class People {
  drive(car: Car) {
    car.move();
  }
}

const people = new People();
const car = new Car();

people.drive(car);

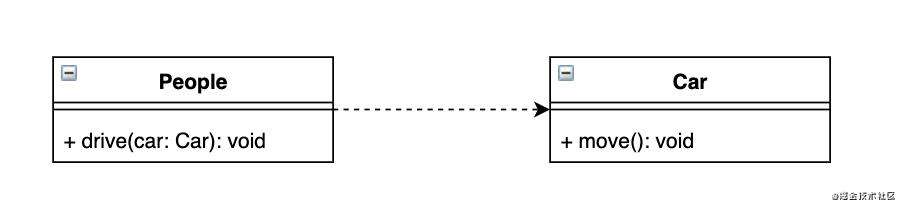

用 UML 类图表示为

设计模式 - UML类图

关联关系(Association)

UML 图中用下面这种方式表示关联关系 (如果是双向关联关系可以省略箭头)，当然还有自关联，如节点类(Node)的成员又是节点 Node 类型的对象

设计模式 - UML类图

class Car {
  move() {
    // ...
  }
}

class Driver {
  car: Car = new Car()

  move() {
    this.car.move();
  }
}

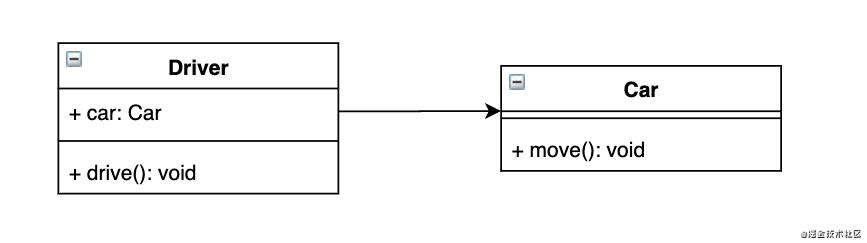

用 UML 类图表示为

设计模式 - UML类图

聚合关系(Aggregation)

UML 图中用下面这种方式表示聚合关系

设计模式 - UML类图

class Engine {
  // ...
}
class Car {
  engine: Engine;
  setEngine(engine: Engine) {
    this.engine = engine;
  }
}

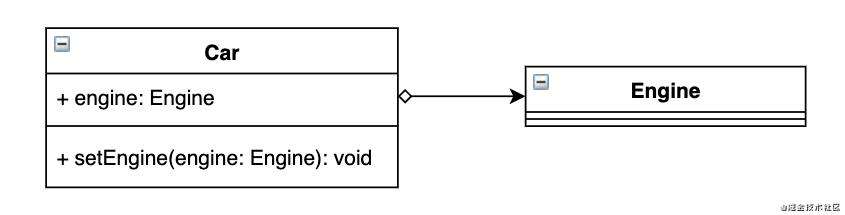

用 UML 类图表示为设计模式 - UML类图

组合关系(Composition)

UML 图中用下面这种方式表示组合关系

设计模式 - UML类图

class Mouth {
  // ...
}
class Head {
  mouth: Mouth = new Mouth();
}

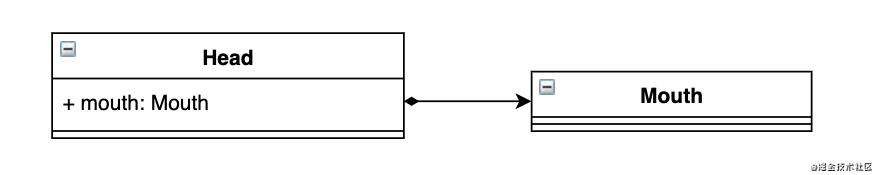

用 UML 类图表示为

设计模式 - UML类图

继承关系(Generalization)

UML 图中用下面这种方式表示继承关系

设计模式 - UML类图

class People {
  name: string;
  age: number;
}

class Student extends People {
  studentNo: number;
  study: () => void;
}

class Teacher extends People {
  teacherNo: number;
  teach: () => void;
}

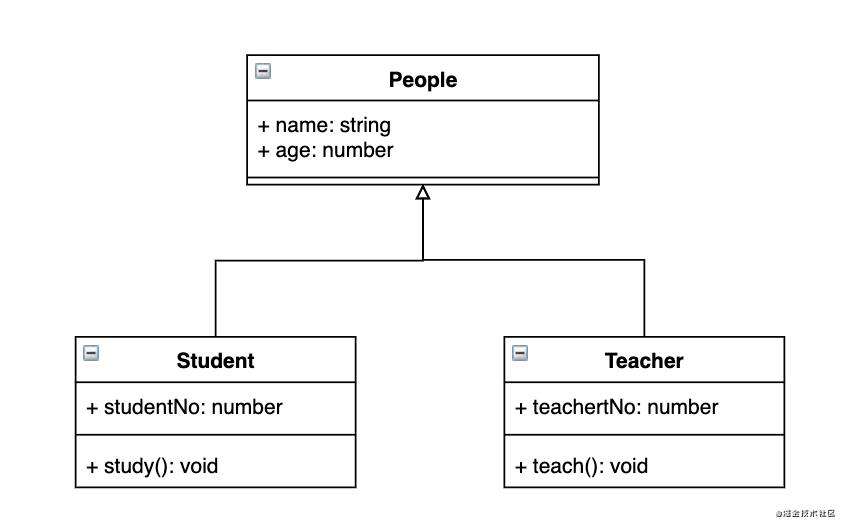

用 UML 类图表示为

设计模式 - UML类图

实现关系(Implementation)

UML 图中用下面这种方式表示实现关系

设计模式 - UML类图

interface People {
  say: () => void;
}

class Student implements People {
  say() {
    console.log("Student");
  }
}

class Teacher implements People {
  say() {
    console.log("Teacher");
  }
}

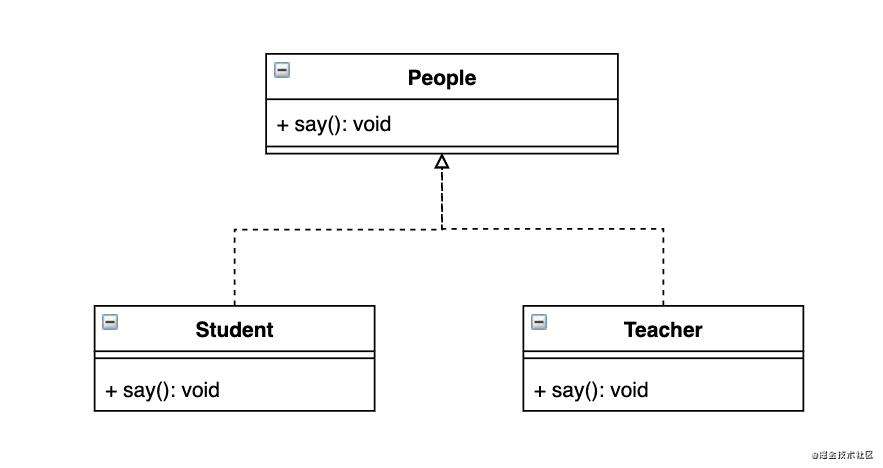

用 UML 类图表示为

设计模式 - UML类图
