最基础的交互式 SVG 教程

很难受，掘金不支持 SVG 的嵌入，以及交互式的 SVG 的使用，实在很是被动 = =

首先先说明一点，SVG 交互其实很简单，最困难的点，就是素材的整理以及动画的曲线、时间等的安排。因此，本文如果快的话，扫一眼代码，基本上就能够理解了。

先放上一波素材 Archive.zip，需要的自取～

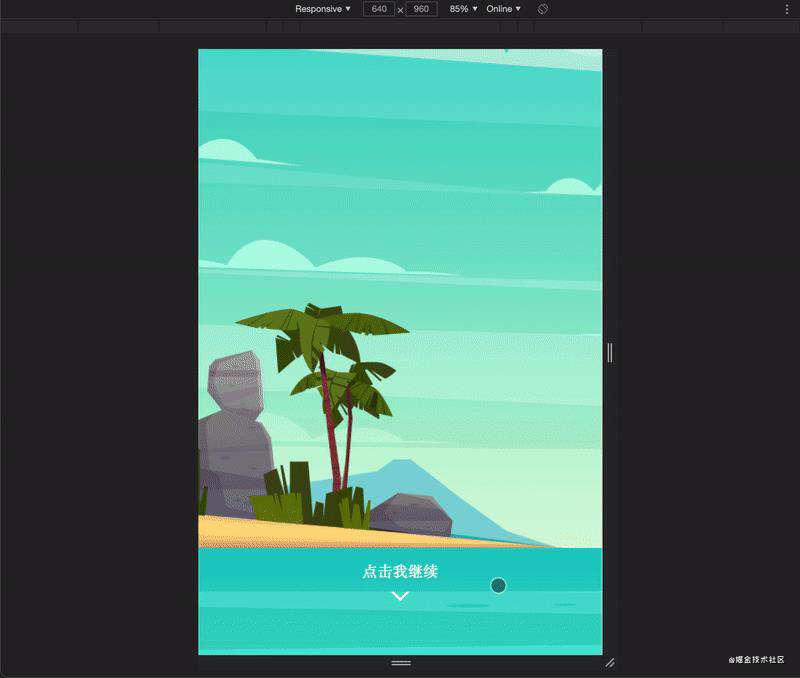

如果让你猜测一波下面的 GIF，是什么格式的文档？（标题都泄露了答案，嘤嘤嘤）

SVG，永远的神

可缩放矢量图形（Scalable Vector Graphics，SVG），是一种用于描述二维的矢量图形，基于 XML 的标记语言。作为一个基于文本的开放网络标准，SVG能够优雅而简洁地渲染不同大小的图形，并和CSS，DOM，JavaScript和SMIL等其他网络标准无缝衔接。本质上，SVG 相对于图像，就好比 HTML 相对于文本。

SVG 图形被我们运用到生活的各个角落，诸如粤团的深夜时分为我们提供的 微信 ? 美食 ? 推文（误），或是网站中的各种图标、Logo，而且同时，Android 中的 Drawable 就可以直接从 SVG 中转换过去。

Why SVG

技术要有落地的应用场景才能发挥实效，那为什么公众号喜欢使用交互式 SVG 图像而不喜欢直接用 HTML 页面呢？

主要原因有两点：

1. HTML 页面制作成本高，需要一定的开发周期和服务器支撑。
2. 从正文页跳转 HTML 页面多了一个步骤，容易造成用户流失。

当然，对于需要复杂交互，或者更多功能的话，还是单独开发 Web 页面更好，毕竟 SVG 引用的内容大了，就会……臃肿的要死要活的 ?。

SVG 虽然只能实现简单的交互（高玩：你在忽悠我 ?），但既能增加交互体验又不会太分散用户对内容的关注点，在很多场景下还是很有需求的。

SVG 的绘制其实很简单，Inkscape、Illustrator 矢量图绘制软件就可以直接导出为 SVG 图像文件，但说实在，我还是建议大家去手打代码，因为，这一章我们所谈论的动画，并不能在别的软件中很好的运行下去。

SVG交互本质还是基于SVG SMIL animation，配合SVG的click事件，实现非常简单的交互。

哪里可以用上 SVG

虽然实现的效果很有限，但还是有很多发挥空间的，比如以下应用场景：

• 【广告宣传】点击车子后，车子移动，经过某个位置显示某个特性或地点名称文案（类短视频）。

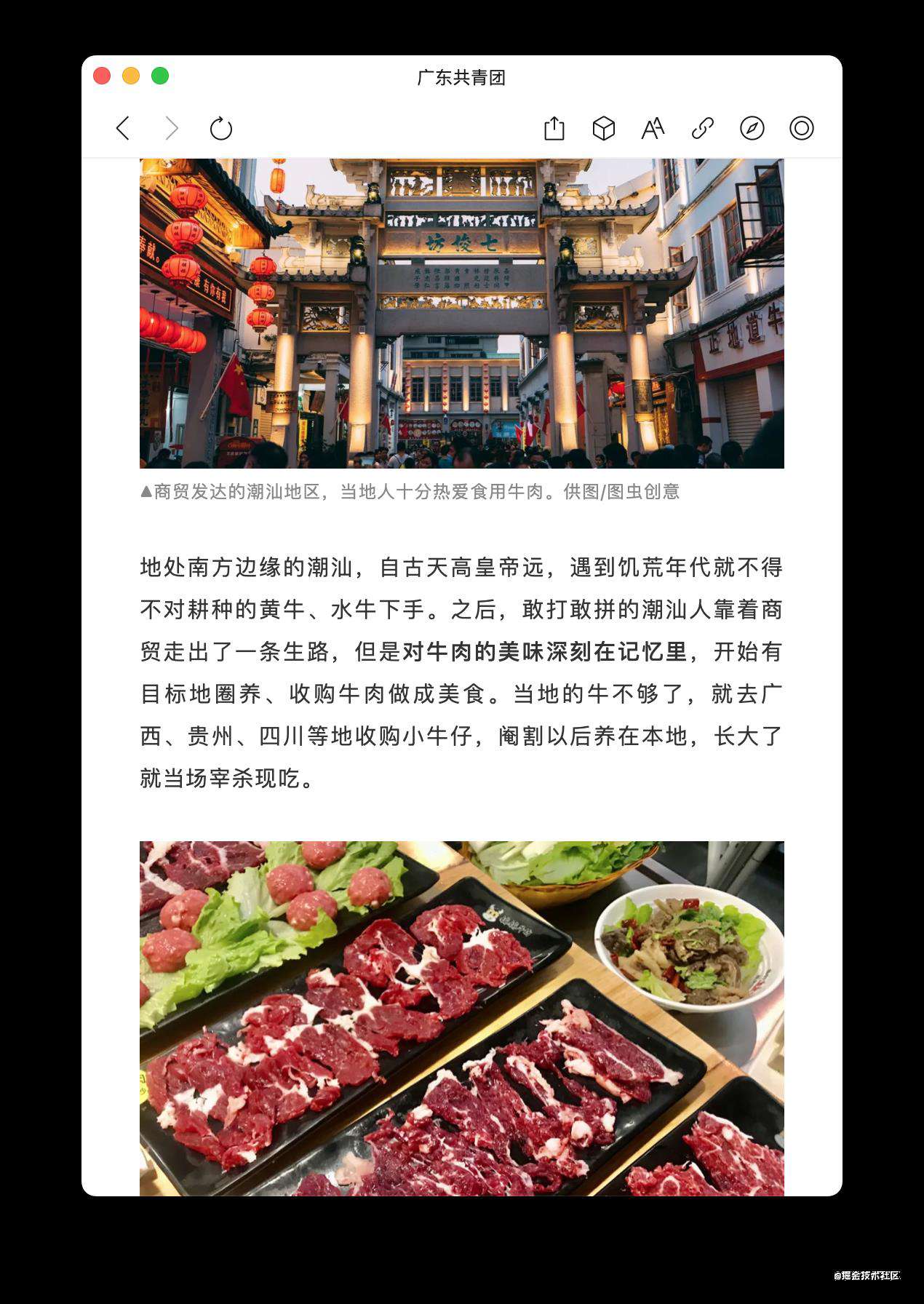

• 【前后变化】譬如说粤团曾经发过的古迹修复照
• 【心理测试】点击某个选项后，出现选择结果。
• 【密码解锁】点击指定的几个数字后，显示解锁内容。
• 【猜灯谜】点击后显示内容，类似翻牌。

下面开始展开我们的故事～ ?

构建 SVG

素材准备

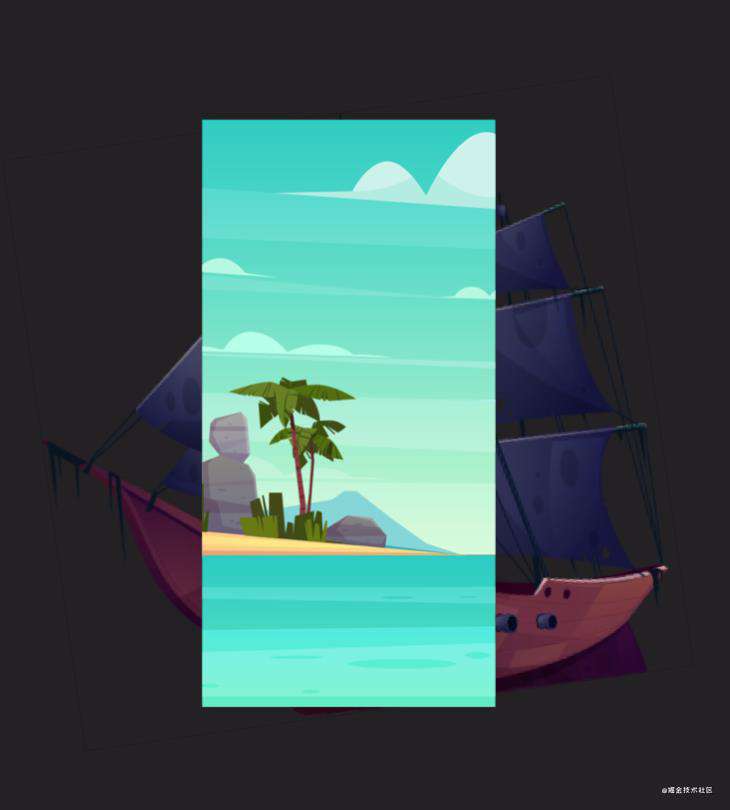

首先我们先获取几张素材吧，这次，就拿听说考试的录音来当样本吧，让我们下载一些海盗船和海岛的照片～

我们可以随便选用图片，可以是 SVG 直接嵌入，这适合要变换 SVG 内容的素材，例如 SVG 中的一辆车 ? ? ?～，用于对它的轮胎等构件展开动画。

也可以选用 PNG 等其他任何格式的图片导入（只要你不需要支持 IE ?）。这里我便直接使用上了 PNG（SVG 导出的）。

构建开始

首先，我们先创建一个空文件，后缀名 .svg，内容如下：

<svg id="svg" width="640" height="960" xmlns="http://www.w3.org/2000/svg" viewBox="0 0 640 960"></svg>

上述代码定义了一个宽度 640 高度 960 的 SVG 画布，然后我们先给他加个背景吧。

SVG 支持一些 CSS 属性，当然，我们也可以直接使用 <image> 元素添加图片而不使用 background：

<svg ... style="background: url(background.png) center/cover no-repeat">

然后我们加个 trigger 吧～就做个文字加一个倒三角形，如下代码：

<g id="button">
    <text fill="#fff" font-weight="900" font-family="Source Han Serif" font-size="24" text-anchor="middle" x="320" y="835">
        点击我继续
    </text>
    <path d="M310,860 L320,870 L330,860 L335,860 L320,875 L305,860 Z" fill="#fff"/>
</g>

通过调整 x、y 把位置调好，fill 为文字颜色，font-size 设置字号，text-anchor 设置文字的锚点……

添加船只图片

SVG 图像格式转换软件支持 JPEG、PNG 格式，是否支持动图GIF不明确。

<image xmlns="http://www.w3.org/2000/svg" href="ship.png"
    width="364" height="353" x="640" y="460" opacity="0" visibility="hidden" />

添加高分喷雾

<text font-family="Source Han Serif" font-size="36" opacity="0" text-anchor="middle"
    x="320" y="200" fill="#fff" visibility="hidden">
        生活就像海洋
</text>
<text font-family="Source Han Serif" font-size="36" opacity="0" text-anchor="middle"
    x="320" y="260" fill="#fff" isibility="hidden">
        只有意志坚强的人
</text>
<text font-family="Source Han Serif" font-size="36" opacity="0" text-anchor="middle"
    x="320" y="320" fill="#fff" visibility="hidden">
        才能听到答案
</text>

添加动画

animate 元素

animate 动画元素放在形状元素的内部，用来定义一个元素的某个属性如何踩着时点改变。在指定持续时间里，属性从开始值变成结束值。

首先，我们要明白，CSS 动画的基本的定义方法：

<animate attributeName="x" from="160" to="60" begin="0s" dur="3s" fill="freeze" />

attributeName 代表着你要变换的属性，这里是 x 也就是横坐标。from to by 三种都用于指示变化量，而 begin 用于标记动画开始的时间。使用 dur 指明动画的时长，free="freeze" 代表着动画结束后该元素保持在动画结束的状态。

<animte> 的使用方式很是简单，举个栗子吧 ?：

<text font-family="Source Han Serif" font-size="36" opacity="0" text-anchor="middle"
    x="320" y="320" fill="#fff" visibility="hidden">
        才能听到答案
        <animate attributeName="opacity" to="1" begin="button.click+3" dur="2s" fill="freeze" calcMode="linear"/>
        <animate attributeName="visibility" to="unset" begin="button.click+3" dur="0s" fill="freeze" calcMode="linear"/>
    </text>

上面的那一段代码的意思是，在 #button 被点击后的第 3 秒开始执行 opacity 和 visibility 的动画，分别变化到 1 和 unset。

展开代码

我们直接将这些代码推广，按照下面这个逻辑展开 ctrl-c-v 吧：）

- 点击事件
|- +0s
   |- 遮罩
   |- 文字 A
|- +1.5s
   |- 文字 B
|- +3s
   |- 文字 C
   |- 海盗船图片

<svg id="svg" width="640" height="960" xmlns="http://www.w3.org/2000/svg" viewBox="0 0 640 960"
     style="background: url(background.png) center/cover no-repeat">

    <image xmlns="http://www.w3.org/2000/svg" href="ship.png" width="364" height="353" x="640" y="460" opacity="0"
           visibility="hidden">
        <animate attributeName="x" to="320" begin="button.click+3" dur="2s" fill="freeze" keySplines=".94 .19 .75 .62"
                 calcMode="spline"/>
        <animate attributeName="opacity" to="1" begin="button.click+3" dur="2s" fill="freeze" calcMode="linear"/>
        <animate attributeName="visibility" to="unset" begin="button.click" dur="0s" fill="freeze" calcMode="linear"/>
    </image>

    <g id="button">
        <text fill="#fff" font-weight="900" font-family="Source Han Serif" font-size="24" text-anchor="middle" x="320"
              y="835">点击我继续
        </text>
        <path d="M310,860 L320,870 L330,860 L335,860 L320,875 L305,860 Z" fill="#fff"/>
    </g>

    <rect width="640" height="960" fill="rgba(0,0,0,.3)" opacity="0" visibility="hidden">
        <animate attributeName="opacity" to="1" begin="button.click" dur="2s" fill="freeze" calcMode="linear"/>
        <animate attributeName="visibility" to="unset" begin="button.click" dur="0s" fill="freeze" calcMode="linear"/>
    </rect>

    <text font-family="Source Han Serif" font-size="36" opacity="0" text-anchor="middle" x="320" y="200" fill="#fff"
          visibility="hidden">
        生活就像海洋
        <animate attributeName="opacity" to="1" begin="button.click" dur="2s" fill="freeze" calcMode="linear"/>
        <animate attributeName="visibility" to="unset" begin="button.click" dur="0s" fill="freeze" calcMode="linear"/>
    </text>
    <text font-family="Source Han Serif" font-size="36" opacity="0" text-anchor="middle" x="320" y="260" fill="#fff"
          visibility="hidden">
        只有意志坚强的人
        <animate attributeName="opacity" to="1" begin="button.click+1.5" dur="2s" fill="freeze" calcMode="linear"/>
        <animate attributeName="visibility" to="unset" begin="button.click+1.5" dur="0s" fill="freeze"
                 calcMode="linear"/>
    </text>
    <text font-family="Source Han Serif" font-size="36" opacity="0" text-anchor="middle" x="320" y="320" fill="#fff"
          visibility="hidden">
        才能听到答案
        <animate attributeName="opacity" to="1" begin="button.click+3" dur="2s" fill="freeze" calcMode="linear"/>
        <animate attributeName="visibility" to="unset" begin="button.click+3" dur="0s" fill="freeze" calcMode="linear"/>
    </text>
</svg>

SVG animation 参数详解

基于大佬的作品，做出一定的勘误与补充：

1. attributeName = <attributeName>

要变化的元素属性名称，可以是元素直接暴露的属性，例如，对于本文反复出现的文字 text 元素上的 x、y 或者 font-size、font-weight、opacity。

2. attributeType = CSS | XML | auto

attributeType 支持三个固定参数，CSS | XML | auto，用来指示 attributeName 属性值的列表。x、y 以及 transform 就属于XML, opacity 就属于 CSS，auto 为默认值，自动判别的意思（实际上是先当成 CSS 处理，如果发现不认识，直接 XML 类别处理）。因此，如果你不确信某属性是 XML 类别还是 CSS 类别的时候，我的建议是不设置 attributeType 值，直接让浏览器自己去判断，几乎无差错。

3. from、to、by、values

上面 4 个属性是一个家族的，是大师一家子（一家子就该团团圆圆）。他们解决的是非常有哲理的问题：你从哪里来？要到哪里去……

• from = <value> 动画的起始值。
• to = <value> 动画的结束值。
• by = <value> 动画的相对变化值。
• values = <list> 用分号分隔的一个或多个值，可以看出是动画的多个关键值点。

from, to, by, values虽然属于一个家族，但是相互之间还是有制约关系的。有以下一些规则：

• a. 如果动画的起始值与元素的默认值是一样的，from 参数可以省略。
• b. （不考虑 values）to、by 两个参数至少需要有一个出现，否则就会上演皇帝的新动画。to 表示绝对值，by 表示相对值。

拿位移距离来说，如果 from 是 100, to 值为 160 则表示移动到 160 这个位置，但是 by 值是 160 的话，则表示移动到 100 + 160 = 260 这个位置。

• c. 如果 to、by 同时出现，则 by 打酱油，只识别 to。
• d. 如果 to、by、values 都没设置，自然没动画效果。如果任意（包括 from）一个属性的值不合法，规范上说是没有动画效果。
• e. values 单独一个值的时候是没有动画效果，多值时候有动画效果。当 values 值设置并能识别时候，from、to、by 的值都会被忽略。那 values 属性是干什么的呢？别看名字挺大众的，其还是有些功力的。我们实现动画，不可能就是单纯的从 A 位置到 B 位置，有时候，需要去 C 位置过渡下，即 A->C->B。此时，实际上有3个动画关键点。而 from、to、by 只能驾驭两个，此时就是 values 大显身手的时候了！

4. begin、end

begin 指动画开始的时间，看上去很简单。设个时间，延迟嘛~~实际上非也非也，上面出现的 beigin="3s" 只是最简单最基本的表示。

begin 的定义是分号分隔的一组值。看到没？是一组值，单值只是其中的情况之一。例如，beigin="3s;5s" 表示的是 3s 之后动画走一下，6s 时候动画再走一下（如果之前动画没走完，会立即停止从头开始）。所以，如果一次动画时间为 3s, 即 dur="3s"，同时没有 repeatCount 属性时候，我们可以看到动画似乎连续执行了 2 次。

begin 还支持交互功能，算是交互 SVG 中的顶梁柱啦！我们可以使用 idRef.eventName 在指定事件发生时候开始动画，例如 hello.click 意思是 #hello 元素被点击的时候动画开始。

+、- 两个相对的操作符用于控制动画开启的时间，例如 hello.click+2 指点击后 2s 后才开始动画。

5. dur

dur 属性值比 begin 简单了好几层楼，就后面两种：常规时间值 | "indefinite"。

“常规时间值”就是 3s 之类的正常值，而 "indefinite" 指时间上的无限。试想下，动画时间无限，实际上就是动画压根不执行的意思。因此，设置为 "indefinite" 跟没有 dur 是一个意思，与 dur 解析异常一个意思。

6. calcMode、keyTimes、keySplines

这几个参数是控制动画先快还是先慢类似这样作用的。

calcMode 属性支持 4 个值：discrete | linear | paced | spline，中文意思分别是：“离散” | “线性” | “踏步” | “样条”。

• discrete：from 值直接跳到 to 值。
• linear：animateMotion 元素以外元素的 calcMode 默认值。动画从头到尾的速率都是一致的。
• paced：通过插值让动画的变化步调平稳均匀。仅支持线性数值区域内的值，这样点之间“距离”的概念才能被计算（如 position、width、height 等）。如果指定了 paced，任何 keyTimes 或 keySplines 值都会摸鱼。
• spline：插值定义贝塞尔曲线。spline 点的定义在 keySplines 属性中，每个时间间隔控制点由 keyTimes 定义。

keyTimes = "<list>"

跟上面提到的 <list> 类似，都是分号分隔一组值。keyTimes 从名字上看是关键时间点的意思，大致就是这个意思。

keySplines = "<list>" keySplines 表示的是与 keyTimes 相关联的一组贝塞尔控制点（默认 0 0 1 1）。每个控制点使用 4 个浮点值表示：x1 y1 x2 y2。只有模式是 spline 时候这个参数才有用，也是分号分隔，值范围 0~1，总是比 keyTimes 少一个值。

如果 keySplines 值不合法或个数不对，是没有动画效果的。

7. fill

fill 表示动画间隙的填充方式。支持参数有：freeze | remove，其中 remove 是默认值，表示动画结束直接回到开始的地方。freeze “冻结”表示动画结束后像是被冻住了，元素保持了动画结束之后的状态。

小结

SVG 永远的神～ 参考案例页面：interactive-svg ！
