使用RoughViz可视化Vue.js中的草绘图表

介绍

图表是数据的图形表示，用于使数据集更易于阅读，并且易于区分各部分。虽然大多数用户习惯于看到简洁而正式的图表，但一些用户更喜欢看到手绘或素描的图表，这就是roughViz的用武之地。

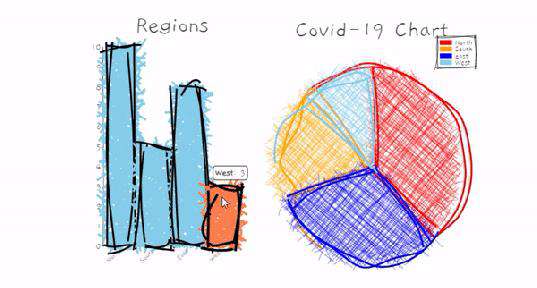

roughViz是一个基于D3.js和Rough.js的JavaScript库。该库旨在帮助构建看起来像草图或手绘图的图表，如下例所示。

在本指南中，你将学习如何使用vue-roughviz在Vue.js应用程序中显示类似草图的图表，以及如何使用vue-cli配置Vue应用程序。

先决条件

本教程假定满足以下先决条件：

• 对Vue.js的基本了解
• Node.js的本地开发环境，以及对Node软件包管理器（npm）的熟悉
• 文本编辑器，例如Visual Studio Code或Atom

开始

如果尚未安装vue-cli，请运行以下命令以安装最新版本。

npm install -g @vue/cli
# OR
yarn global add @vue/cli

现在，创建一个新的vue应用程序：

vue create my-app

注意：此过程可能需要几分钟。完成后，我们可以进入新的应用程序根目录：

cd my-app

上面详细描述的过程创建了一个新的Vue.js应用程序。为了确保一切都设置好了，运行 npm run serve。当你访问http://localhost:8080时，你应该会在浏览器中看到“Welcome to Your Vue.js app page”。

添加vue-roughviz

vue-roughviz 是RoughViz.js的Vue.js包装器。这使得该库可以作为组件进行访问，从而可以在基于Vue.js的项目中实现无缝重用。

要将 vue-roughviz 包含在我们的项目中，请运行：

npm install vue-roughviz

vue-roughViz组件

vue-roughviz提供了所有rawViz图表样式的组件，其中包括：

• roughBar——rawViz条形图组件
• roughBarH——roughViz水平条形图组件
• roughDonut——roughViz甜甜圈图组件
• roughPie——roughViz饼图
• roughLine——roughViz折线图组件
• roughScatter——roughViz分散图表组件
• roughStackedBar——roughViz堆叠条形图组件

使用

将 vue-roughviz 添加到项目后，下一步是在首选的文本编辑器中打开项目文件夹。

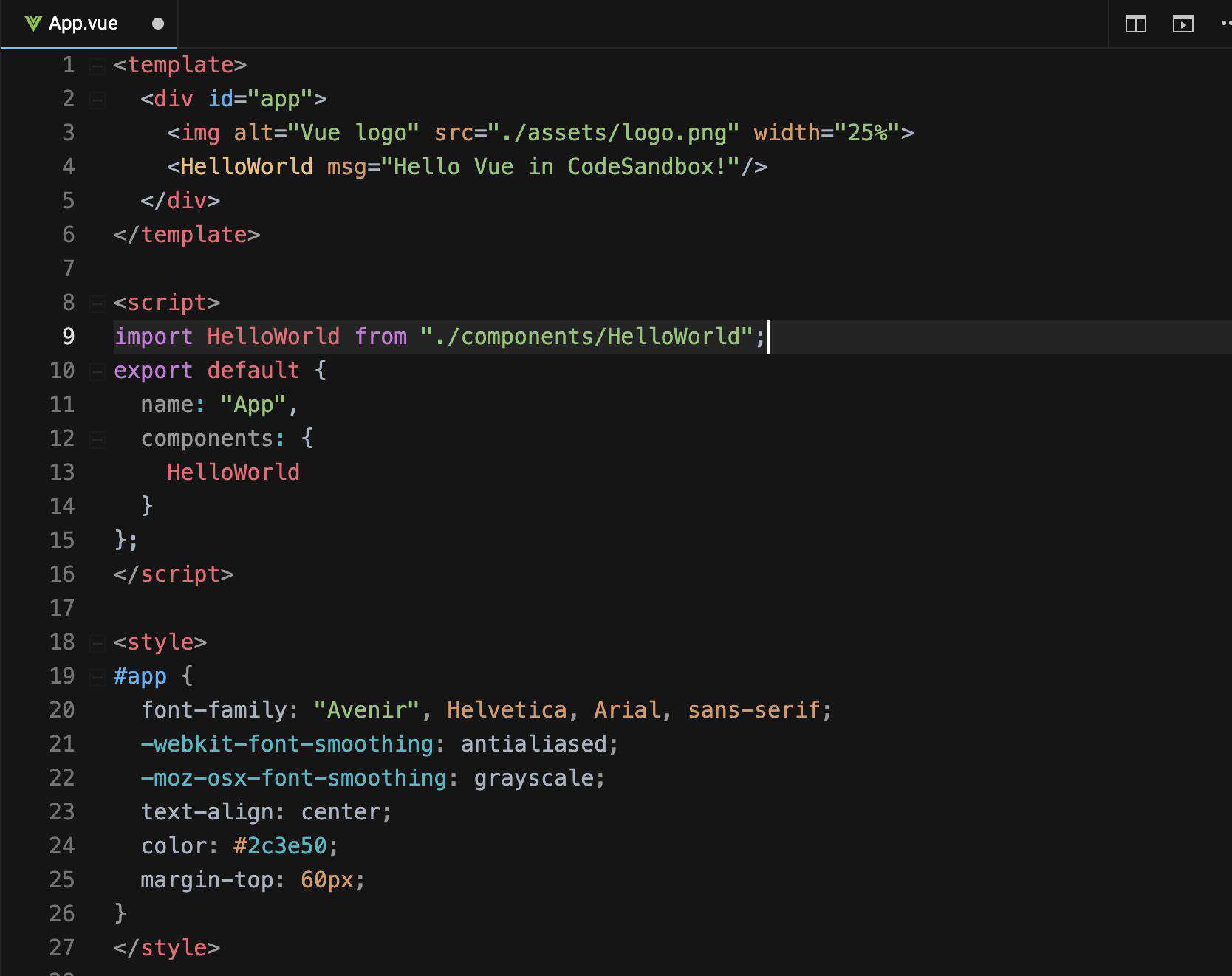

当你打开 src/App.vue 文件时，初始内容应类似于下图：

如果你的视图如上所述，请继续并删除其所有内容，并替换为以下代码：

<template>
  <div id="app">
    <rough-bar
      :data="{
        labels: ['North', 'South', 'East', 'West'],
        values: [10, 5, 8, 3],
      }"

      roughness="8"
      :colors="['red', 'orange', 'blue', 'skyblue']"
      stroke="black"
      stroke-width="3"
      fill-style="cross-hatch"
      fill-weight="3.5"
      class="d-inline"
    />
  </div>
</template>

<script>
import { RoughBar } from "vue-roughviz";
export default {
  name: "App",
  components: {
    RoughBar,
  },
};
</script>

代码说明

• import ... ——这行代码是从我们先前安装的vue-roughviz导入rawBar组件。
• export default {} ——此块是为了使以前导入的组件（roughBar）在我们的应用中可用。
• <rough-bar :data="[...]" /> ——这是我们调用外部rawBar组件的地方，这些组件中指定的属性是必需的prop。

vue-roughviz props

唯一需要的prop是 data，它是用来构造图表的数据，这可以是字符串或对象。

如果选择一个对象，则该对象必须包含 labels 和 values 键。如果改用字符串，则字符串必须是csv或tsv文件的URL。在这个文件中，还必须将 labels 和 values 指定为表示每个列的单独属性。

其他有用的prop包括：

• title——指定图表标题
• roughness——图表的粗细度等级
• stroke——bar stroke的颜色
• stroke-width
• fill-weight——指定内部路径颜色的粗细。
• fill-style——条形填充样式，可以是以下一种：
  • dashed
  • solid
  • zigzag-line
  • cross-hatch
  • hachure
  • zigzag

运行

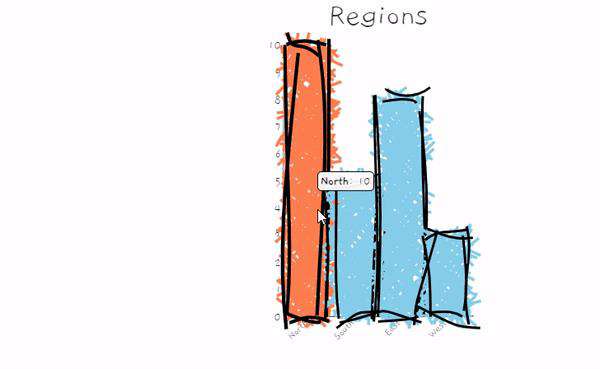

要预览我们的应用，运行 npm run serve。如果你正确地遵循了上述步骤，访问http://localhost:8080应该允许你查看浏览器中显示的图表。

从外部API加载数据

让我们做一个小实验，在我们的图表中显示过去10天比特币的价格历史。在这个实验中，我们将使用Coingecko API。

**为什么选择Coingecko？**与其他加密货币API不同，Coingecko是免费的，不需要API密钥就可以开始，这是我们实验的理想选择。

继续，用下面的代码替换 src/App.vue

<template>
  <div id="app">
    <div class="d-inline-block">
      <rough-bar
        v-if="chartValue.length > 0"
        :data="{
          labels: chartLabel,
          values: chartValue,
        }"

        roughness="3"
        color="#ccc"
        stroke="black"
        stroke-width="1"
        fill-style="zig-zag"
        fill-weight="2"
      />
    </div>
  </div>
</template>

<script>
import { RoughBar } from "vue-roughviz";
export default {
  name: "App",
  components: {
    RoughBar,
  },
  data() {
    return {
      chartLabel: [],
      chartValue: [],
    };
  },
  methods: {
    async loadData() {
      await fetch(
        "https://api.coingecko.com/api/v3/coins/bitcoin/market_chart?vs_currency=usd&days=10&interval=daily"
      )
        .then((res) => res.json())
        .then((rawData) => {
          console.table(rawData.prices);
          rawData.prices.map((data) => {
            let date = new Date(data[0]).toDateString();
            let rPrice = data[1];
            console.log(`Price of 1btc on ${date} is ${rPrice}`);
            this.chartLabel.push(date);
            this.chartValue.push(rPrice);
          });
        })
        .catch((err) => console.error("Fetch error -> ", err));
    },
  },
  beforeMount() {
    this.loadData();
  },
};
</script>

我们创建了一个异步方法 loadData()，它从coingecko API获取比特币价格历史记录，并循环遍历返回的数据。我们将日期与价格分开，使用返回的日期作为图表标签，价格作为图表值。而 beforeMount() 也就是在我们的应用被挂载到视图之前，我们调用了前面创建的 loadData() 函数。

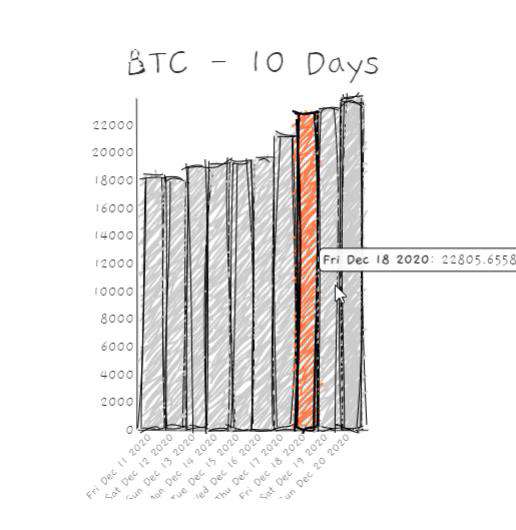

运行我们的应用程序应该，你应该看到我们的图表的新变化如下:

结束

本文解释了图表及其用途，介绍了使用Vue-CLI创建Vue应用程序的过程，并展示了如何使用 vue-roughviz 在Vue.js应用程序中显示类似草图的图表。

在线预览及源码

请戳这个链接：coding.zhangbing.site/view.html?u…
